Descrição
Estes Radiadores são apropriados para produção de grandes volumes de ar quente ou frio empregados
nas indústrias para tratamento de grãos, alimentos, produtos químicos, celulose e couros.
Desenvolvido para trabalho em alta temperatura, proporcionando troca térmica com alta eficiência
entre líquidos e gases diversos.
Características do Equipamento
- Tubos de troca térmica em aço de alta resistência e aços inoxidáveis.
- Coletores tipo espelho plano, multicamadas, permitindo fácil manutenção.
- Armação acoplável para emprego em bateria de radiadores.
- Aletas espirais em aço carbono, aço inoxidável e alumínio.
- Construção conforme normas ABNT / ASME.
Modelos
- Aquecimento por vapor.
- Aquecimento por óleo térmico resfriados à água.
Capacidades
- De 100.000 a 10.000.000 kcal/h, por unidade.
Pressão de trabalho
- Até 18Kgf/cm².
Vazão de ar
- De 10.000 a 200.000m³/h por unidade.

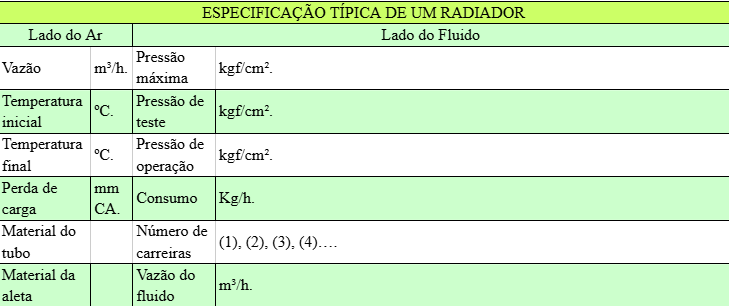

Tabela
Garantia
- 01 (Um) Ano contra defeitos de fabricação.

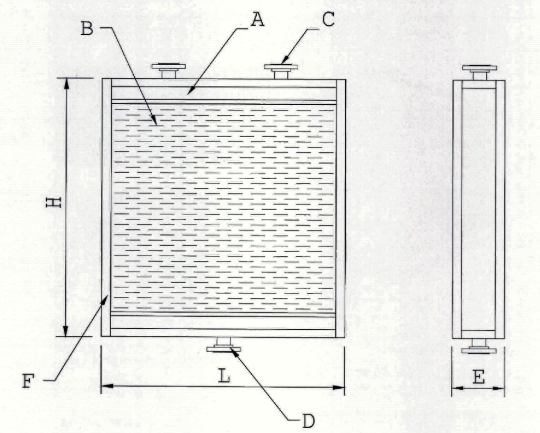

Elementos construtivos
A - Coletor.
B - Tubos aletados.
C - Entrada de vapor.
D - Saída de condensado.
H - Altura.
L - Largura.
E - Espessura.
Figura esquemática
